Kabelbinder: der Ratgeber für die richtige Auswahl
Der Kabelbinder ist das meistverwendete Befestigungselement in der Elektrotechnik. Richtig ausgewählt hält er jahrelang, falsch gewählt versagt er in Monaten. Die Auswahl nach Material, Zugfestigkeit, UV-Beständigkeit und Umgebung entscheidet über die Lebensdauer der gesamten Installation.
plica führt Kabelbinder in Industriequalität: Standard, Stahlzahn, UV-stabilisiert (bis 25 Jahre), beschriftbar, detektierbar, säurebeständig, aus Edelstahl
sowie Klett, dazu das passende Befestigungszubehör und Werkzeuge.
Was ist ein Kabelbinder?
Ein Kabelbinder ist ein schmales Band aus Kunststoff oder Metall mit einem integrierten Verschluss, der durch Selbsthemmung verriegelt. Das Band wird um Kabel, Schläuche oder andere Gegenstände gelegt, durch den Verschlusskopf gezogen und rastet ein. Die geriffelte Seite greift in eine Rastzunge (bei Kunststoff) oder einen Kugelverschluss (bei Edelstahl), sodass der Binder sich nicht mehr löst.
Erfunden wurde der Kabelbinder 1954 von George M. Rapata (Illinois Tool Works) zur Bündelung von Kabelbäumen in der Luftfahrt. Bis in die 1960er Jahre wurde vorwiegend PVC verwendet, heute ist Polyamid 6.6 (PA66) der Standardwerkstoff. Neben Einweg-Kabelbindern gibt es wiederlösbare Ausführungen mit Entriegelungslasche, Klett-Kabelbinder für empfindliche Leitungen und Edelstahl-Kabelbinder für extreme Umgebungen.
Der Kabelbinder ist heute weit über die Elektrotechnik hinaus im Einsatz: im Maschinenbau, in der Automobilindustrie, im Baugewerbe, in der Lebensmittelindustrie, bei PV-Anlagen und in der Veranstaltungstechnik.
Werkstoffe und ihre Eigenschaften
Polyamid 6.6 (PA66), Standard
Der Standardwerkstoff für Kabelbinder. PA66 bietet hohe Zugfestigkeit, gute Abriebfestigkeit und Beständigkeit gegen Öle, Fette, Laugen und Kohlenwasserstoffe. Betriebstemperatur -40 bis +85 °C, kurzfristig bis +145 °C. Brandverhalten UL94 V-2. Naturfarben (transparent) für den Innenbereich. Nicht UV-beständig.
PA66 UV-stabilisiert (schwarz)
Durch Zugabe von Kohlenstoff und UV-Stabilisatoren wird PA66 witterungsbeständig und eignet sich für den dauerhaften Außeneinsatz.
Die schwarze Farbe ist kein Zufall, sondern technisch notwendig. Die plica Kabelbinder ULTRA erreichen eine UV-Stabilität von bis zu 25 Jahren nach ISO 4892-2, das entspricht dem Dreifachen des geltenden UL-Standards.
PA66 hitzestabil (PA66HS)
Für Umgebungen mit erhöhter Temperaturbelastung. Betriebstemperatur bis +105 °C, kurzfristig bis +145 °C.
Einsatz im Motorraum, in Schaltschränken mit hoher Wärmeentwicklung und in der Nähe von Wärmequellen.
PA66 mit Stahlzahn
Der Stahlzahn ersetzt die Kunststoff-Rastzunge durch eine gehärtete Stahlklinke. Das erhöht die Haltekraft erheblich und verhindert ein Zurückrutschen des Bandes auch unter starker Vibration. Besonders in der Fahrzeugtechnik, im Maschinenbau und bei schwingungsbelasteten Installationen eingesetzt.
Polypropylen (PP), säurebeständig
PP-Kabelbinder sind beständiger gegen Säuren und Laugen als PA66, zum Beispiel gegen Schwefelsäure, Salzsäure und viele organische Säuren.
Sie eignen sich für chemisch beanspruchte Umgebungen wie Labore, Galvanik und die chemische Industrie.
Edelstahl V2A (304) und V4A (316)
Für extreme mechanische Belastung, Korrosion, hohe Temperaturen und dauerhaften Außeneinsatz. V2A bietet guten Korrosionsschutz für die meisten Umgebungen. V4A enthält zusätzlich Molybdän und ist beständig gegen Chloride, Salzwasser und aggressive Chemikalien. Zugfestigkeit bis 1800 N, Betriebstemperatur -80 bis +538 °C.
Klett (Hook-and-Loop)
Wiederverwendbare Klett-Kabelbinder für temporäre Installationen und empfindliche Datenkabel. Kein Einschnüren, beliebig oft öffnen und schließen.
Als Samesider (Haken und Flausch auf gleicher Seite) und als Klettband endlos.
Werkstoffvergleich auf einen Blick
Der Werkstoff entscheidet über Temperaturbeständigkeit, UV-Beständigkeit, chemische Beständigkeit und mechanische Belastbarkeit.
Die folgende Übersicht dient als Orientierung für die Auswahl des passenden Kabelbinders.
Hinweis: Die Werte sind Richtwerte und können je nach Serie, Abmessung, Ausführung und Montagebedingungen abweichen. Bei Edelstahl-Kabelbindern gilt der hohe Temperaturbereich nur für unbeschichtete Ausführungen. Bei beschichteten Edelstahl-Kabelbindern ist die Temperaturbeständigkeit der Beschichtung maßgeblich. Detektierbare Kabelbinder sind in PA und PP erhältlich; die genauen Temperatur- und Zugwerte richten sich nach der gewählten Serie.
Typen und Sonderformen
Standard-Kabelbinder (Einweg)
Der klassische Kabelbinder mit Kunststoff-Rastzunge. Einmal verschlossen, lässt er sich nur durch Durchtrennen entfernen.
Der am häufigsten eingesetzte Typ für dauerhafte Installationen.
Kabelbinder mit Stahlzahn
Eine gehärtete Stahlklinke statt Kunststoff-Rastzunge erhöht die Haltekraft und verhindert Zurückrutschen auch bei Vibration und Schock.
Wiederlösbare Kabelbinder
Mit Entriegelungslasche am Verschlusskopf. Lassen sich öffnen und wiederverwenden, ideal für Installationen, die regelmäßig angepasst werden.
Kabelbinder mit Beschriftungsfeld
Mit integriertem Beschriftungsfeld direkt am Bündel. Ermöglicht die Kennzeichnung von Kabelsträngen ohne zusätzliche Etiketten.
plica bietet die C-TIE-Serie aus halogenfreiem Polyamid.
Detektierbare Kabelbinder
Enthalten Metallpigmente, die von Metalldetektoren und Röntgenanlagen erkannt werden.
Sie unterstützen HACCP-konforme Prozesse und die Fremdkörperkontrolle in der Lebensmittel- und Pharmaindustrie.
Siegel-Verschlussbinder
Mit manipulationssicherem Verschluss und einmalig lesbarer Seriennummer. Eingesetzt als Sicherheitssiegel an Schränken, Behältern und Transportgütern, überall dort wo Öffnungen nachgewiesen werden müssen.
Kabelbinder mit Befestigungselement (HOLE, CLIP)
Mit angespritzter Befestigungsöse (HOLE) oder Steckanker (CLIP). Kombiniert Bündelung und Befestigung in einem Arbeitsschritt ohne separaten Klebesockel.
Klett-Kabelbinder
Wiederverwendbar, kein Einschnüren, für empfindliche Datenkabel und Glasfaser. Als Klett KABI, Klettband endlos und selbstklebendes Klettband.
Alle Kabelbinder-Produktgruppen im Shop
Von Standard bis Metall, von UV-stabil bis wiederlösbar: plica führt alle Kabelbinder-Typen in Industriequalität mit direktem Link in den Shop.
UV-Beständigkeit: warum schwarze Kabelbinder nicht gleich UV-stabil sind
Viele Anwender gehen davon aus, dass jeder schwarze Kabelbinder automatisch UV-beständig ist. Tatsächlich ist die schwarze Farbe eine Voraussetzung, der Kohlenstoff absorbiert UV-Strahlung, aber nicht alle schwarzen Kabelbinder sind gleich gut stabilisiert. Ohne gezielte UV-Additive versprödet auch ein schwarzer PA66-Binder im Freien nach wenigen Jahren.
Die plica Kabelbinder ULTRA sind nach ISO 4892-2 geprüft und erreichen eine UV-Stabilität von bis zu 25 Jahren unter mitteleuropäischen Klimabedingungen. Das ist das Dreifache des derzeit geltenden UL-Standards und macht sie zur ersten Wahl für Photovoltaik-Anlagen, Infrastruktur und alle dauerhaften Außeninstallationen. Alle UV-stabilisierten Kabelbinder finden Sie in der UV-Kabelbinder Übersicht.
Erkennbar sind die ULTRA-Binder an einem aufgedruckten UV-Label mit Farbkodierung, die die Dauer des
UV-Schutzes angibt. So weiß der Installateur auf der Baustelle sofort, welchen Binder er in der Hand hält.
Hygroskopie: warum die richtige Lagerung entscheidend ist
Polyamid 6.6 ist hygroskopisch, es nimmt Feuchtigkeit aus der Umgebungsluft auf und gibt sie wieder ab. Bei einem Normklima von 23 °C und 50 Prozent relativer Luftfeuchtigkeit erreicht PA66 eine Gleichgewichtsfeuchte von etwa 2,5 Prozent. Genau dieser Wassergehalt sorgt für die optimale Flexibilität und Verarbeitbarkeit des Kabelbinders.
Wird ein Kabelbinder zu trocken gelagert, zum Beispiel ausgepackt in trockener Heizungsluft, verliert er Feuchtigkeit, wird spröde und kann beim Anziehen brechen. Umgekehrt quillt ein zu feuchter Binder leicht auf und verliert Zugfestigkeit.
Die Lösung ist einfach: Kabelbinder bis zur Verwendung in der Originalverpackung aufbewahren. Angebrochene Beutel mit einem Clip verschließen. Sollten Binder spröde geworden sein, können sie durch mehrstündiges Einlegen in Wasser wieder konditioniert werden.
Den richtigen Kabelbinder auswählen
1. Umgebung bestimmt den Werkstoff
Innenbereich: PA66 Standard. Außenbereich: PA66 UV-stabilisiert, schwarz. Hohe Temperaturen: PA66 hitzestabil. Vibration: Stahlzahn. Chemisch aggressiv: PP oder Edelstahl. Extreme Belastung, Salz, Offshore: Edelstahl V4A. Empfindliche Kabel: Klett oder Softbinder.
2. Bündeldurchmesser bestimmt die Länge
Der Kabelbinder muss lang genug sein, um das Bündel zu umschließen und noch ausreichend Band für den Verschlusskopf zu haben. Faustregel: Bündeldurchmesser x 3,14 plus 5 cm Reserve. Lieber einen Tick länger wählen, der Überschuss wird bündig abgeschnitten.
3. Zugfestigkeit bestimmt die Breite
Schmale Binder (2,5 mm) eignen sich für leichte Bündel. Mittlere Breiten (3,6 bis 4,8 mm) decken den Großteil der Standardanwendungen ab.
Breite Binder (7,6 bis 12,7 mm) oder Edelstahl kommen bei schweren Kabelbäumen und hohen mechanischen Anforderungen zum Einsatz.
4. Farbe hat eine Funktion

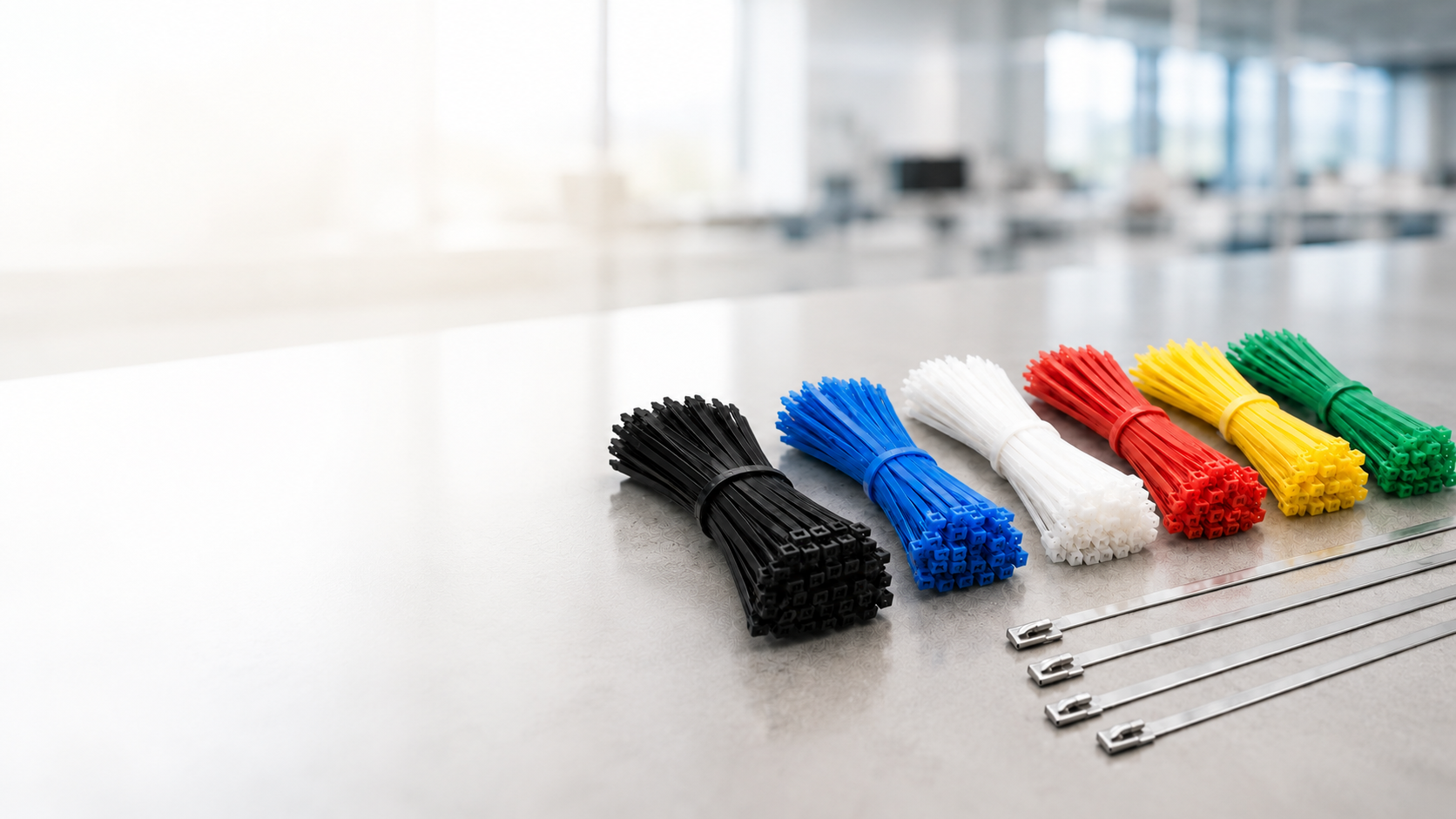

Natur (transparent): Standardfarbe für den Innenbereich. Schwarz: UV-stabilisiert für den Außenbereich. Bunt: zur farblichen Kennzeichnung von Stromkreisen und Phasen. Blau: in der Lebensmittelindustrie als detektierbare Ausführung.
Praxiswissen Montage
- Kabelbinder immer bündig am Verschlusskopf abschneiden, scharfe Enden können Kabel und Hände verletzen.
- Nicht zu fest anziehen: Der Binder soll halten, aber nicht in die Kabelisolation einschnüren. Bei Datenkabeln und Glasfaser besonders wichtig.
- Bei Serienmontagen eine Kabelbinderzange mit Drehmomentbegrenzung verwenden, das spart Zeit und verhindert Überspannung.
- Kabelbinder mit Befestigungselement (HOLE, CLIP) nutzen wo immer möglich, das spart den separaten Klebesockel.
- Für saubere Verlegung Klebesockel auf fettfreie, trockene Oberflächen kleben und den Binder durch den Sockel fädeln.
- Edelstahl-Kabelbinder mit dem passenden Spannwerkzeug montieren, nicht mit der Zange.
- Bei Außenmontagen ausschließlich UV-stabilisierte oder Edelstahl-Binder verwenden, Standard-PA66 versprödet im Freien.
Den passenden Kabelbinder für Ihre Anwendung finden
Ob Standard, UV-stabilisiert, Edelstahl, detektierbar oder Siegel: Wir beraten Sie zu Werkstoff, Zugfestigkeit, Länge und Befestigungszubehör. Sagen Sie uns Ihre Anwendung, wir empfehlen die passende Lösung.
