Kabelschutz seit 1938

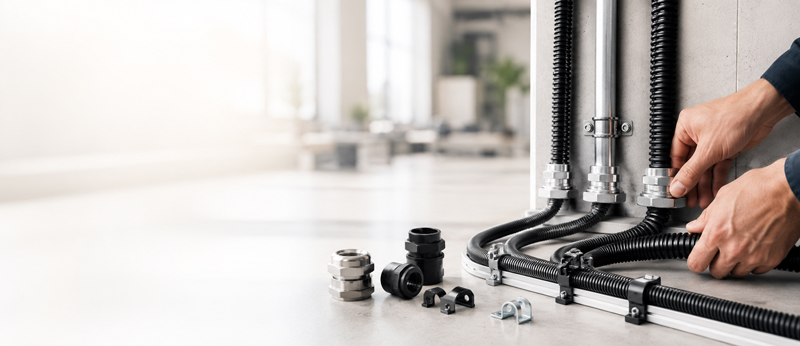

Kabelschutz vom Spezialisten: Systeme, die Leitungen dauerhaft schützen

Seit 1938 entwickelt und liefert plica Kabelschutz. Als erstes Unternehmen weltweit fertigte plica ein biegsames Eisenstahlpanzerrohr und ist heute Marktführer im Kabelschutz mit einem Vollsortiment für Industrie, Maschinen- und Anlagenbau.

Von flexiblen Kunststoff-Wellrohren über robuste Metallrohre bis zu Verschraubungen und Zubehör erhalten Sie abgestimmte Systeme aus einer Hand, dazu technische Beratung zu Dimensionierung, Beständigkeit und Norm.

Was ist Kabelschutz?

Kabelschutz bezeichnet Systeme, die elektrische Kabel und Leitungen vor mechanischer Belastung, Abrieb, Druck, Bewegung, Schmutz, Feuchtigkeit, UV-Strahlung und Temperatur schützen. Typische Produkte sind Wellrohre aus Kunststoff oder Metall, teilbare Wellrohre, Verschraubungen, Geflechts- und Isolierschläuche sowie das passende Befestigungs-Zubehör.

Die Auswahl richtet sich nach mechanischer Belastung, Umgebung, Einbausituation und Montageart. plica führt dafür ein durchgängiges Sortiment und unterstützt bei der Auswahl. Mehr zur Geschichte der Marke und des biegsamen Panzerrohrs finden Sie auf der Plicarohr-Seite.

Welches Wellrohr für welche Anwendung?

Die Wahl des richtigen Wellrohrs hängt von wenigen zentralen Kriterien ab. Die folgende Übersicht hilft bei der Einordnung:

Polyamid (PA)

Wellrohre aus Polyamid (PA6 oder PA12) bieten die höchste mechanische Festigkeit und den breitesten Temperaturbereich unter den Kunststoff-Wellrohren. PA6 eignet sich für Einsatztemperaturen von -40 bis +120 °C, PA12 für besonders ölhaltige und chemisch beanspruchte Umgebungen. Die hohe Abriebfestigkeit macht PA-Wellrohre zur ersten Wahl im Maschinen- und Anlagenbau.

Polypropylen (PP)

PP-Wellrohre verbinden gute mechanische Eigenschaften mit hoher chemischer Beständigkeit, besonders gegen Säuren, Laugen und Lösungsmittel. Das DUOFLEX PP-UV ist zusätzlich UV-stabilisiert (mindestens 20 Jahre) und erreicht eine Druckfestigkeit von 500 N bei einem Temperaturbereich von -40 bis +130 °C. Teilbare Ausführungen ermöglichen die Nachrüstung ohne Auffädeln.

Polyethylen (PE)

PE-Wellrohre sind flexibel, leicht und kostengünstig. Sie eignen sich vor allem für die Gebäudeinstallation und den Erdeinbau. Ihre chemische Beständigkeit ist gut, die mechanische Festigkeit und Temperaturbeständigkeit liegen jedoch unter PA und PP.

Metall (Stahl, Edelstahl)

Metall-Wellrohre aus verzinktem Stahl oder Edelstahl bieten die höchste mechanische Belastbarkeit und sind nicht brennbar. Sie werden eingesetzt, wenn extreme mechanische Belastung, hohe Temperaturen oder strenge Brandschutzanforderungen bestehen, etwa im Maschinen- und Anlagenbau, in der Bahntechnik oder in explosionsgefährdeten Bereichen.

Teilbar oder geschlossen?

Geschlossene Wellrohre bieten den besten Schutz und werden bei der Erstinstallation direkt über das Kabel gezogen. Teilbare Wellrohre lassen sich längs öffnen und um bereits verlegte Kabel legen, ideal bei Nachrüstung, Reparatur und Instandhaltung. Die Schnappverbindung schließt das Rohr sicher und dauerhaft.

Werkstoffvergleich: Kunststoff vs. Metall

Die folgenden Richtwerte helfen bei der Vorauswahl. Exakte Werte hängen von Nennweite, Wandstärke und Produktvariante ab.

Angaben sind Richtwerte und können je nach Nennweite und Produktvariante abweichen. Detaillierte Datenblätter erhalten Sie auf Anfrage.

Unsere Kabelschutz-Produktgruppen

Ein durchgängiges Sortiment für geordnete, sichere und wartungsfreundliche Installationen. Für Spezialanwendungen ergänzen Kabelverschraubungen inklusive EMV- und ATEX-Ausführungen das Programm.

Kunststoff-Wellrohre

Flexibler, vielseitiger Kabelschutz für Maschinen, Schaltschränke und Anlagen, leicht zu verlegen.

Im Shop ansehen ›

Teilbare Wellrohre

Längs teilbar wie das DUOFLEX PP-UV (500 N, bis +130 °C, mindestens 20 Jahre UV-stabil) für Nachrüstung ohne Kabel auffädeln.

Im Shop ansehen ›

Metall-Wellrohre

Robuste Wellrohre aus Stahl und Edelstahl für höchste mechanische Belastung im Maschinen- und Anlagenbau.

Im Shop ansehen ›

UV-stabile Produkte

UV-beständige Wellrohre und Komponenten für den dauerhaften Außeneinsatz, etwa an PV- und Industrieanlagen.

Im Shop ansehen ›

Verschraubungen Metall

Metallverschraubungen für die sichere, dichte Verbindung von Wellrohren im System.

Im Shop ansehen ›

Verschraubungen Kunststoff

Kunststoffverschraubungen für flexible, korrosionsfreie Wellrohr-Verbindungen.

Im Shop ansehen ›

Geflechts-Schläuche

Flexible Geflechtsschläuche wie SNAP zum Bündeln und Schützen von Leitungen, auch nachträglich.

Im Shop ansehen ›

Wellrohr-Zubehör

Halter, Kupplungen und Systemkomponenten für eine saubere, stabile Montage kompletter Systeme.

Im Shop ansehen ›

Normen und Schutzklassen verstehen

IP-Schutzarten (nach DIN EN 60529)

Die IP-Schutzart gibt an, wie gut ein System gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. Die erste Ziffer (0 bis 6) beschreibt den Schutz gegen Berührung und Fremdkörper, die zweite Ziffer (0 bis 9) den Schutz gegen Wasser. IP65 bedeutet beispielsweise vollständigen Staubschutz und Schutz gegen Strahlwasser aus beliebigem Winkel. IP68 steht für Staubschutz und dauerhaftes Untertauchen. Die erreichbare Schutzart hängt vom Wellrohr, der Verschraubung und der korrekten Montage ab.

Brandverhalten nach UL94

UL94 klassifiziert das Brandverhalten von Kunststoffen. Die wichtigsten Stufen: HB (langsam brennend, horizontaler Test), V-2 (selbstverlöschend, Abtropfen erlaubt), V-1 (selbstverlöschend, kein brennendes Abtropfen) und V-0 (selbstverlöschend innerhalb von 10 Sekunden, kein brennendes Abtropfen). Für den industriellen Kabelschutz wird in der Regel mindestens V-0 oder V-2 gefordert.

Halogenfrei und raucharm

Halogenfreie Werkstoffe (oft als LSZH, LSOH oder LS0H bezeichnet) setzen im Brandfall keine korrosiven, halogenhaltigen Gase frei. Das schützt Personen vor giftigen Rauchgasen und empfindliche Elektronik vor Korrosion durch Salzsäure. Halogenfreie Produkte werden in öffentlichen Gebäuden, im Schienenverkehr und in der Schifffahrt zunehmend vorgeschrieben.

EMV-Schutz

EMV-Kabelschutz schirmt Leitungen gegen elektromagnetische Störungen ab und verhindert zugleich, dass Störungen nach außen abgestrahlt werden. Das ist überall dort wichtig, wo empfindliche Signalleitungen neben Leistungskabeln verlaufen, etwa in der Automatisierungstechnik, der Medizintechnik und im Schaltschrankbau. plica bietet dafür EMV-Verschraubungen und -Systeme.

ATEX (Explosionsschutz)

In explosionsgefährdeten Bereichen (Zonen 1, 2, 21, 22) müssen Kabelschutz und Verschraubungen nach der ATEX-Richtlinie 2014/34/EU zertifiziert sein. ATEX-Produkte verhindern, dass elektrische Funken oder heiße Oberflächen eine explosionsfähige Atmosphäre entzünden. plica führt ATEX-zertifizierte Verschraubungen und Kabeldurchführungen für den Einsatz in diesen Bereichen.

Praxiswissen Montage

Biegeradien einhalten

Jedes Wellrohr hat einen minimalen Biegeradius, der nicht unterschritten werden darf. Wird zu eng gebogen, verformt sich die Wellung, der Innendurchmesser verengt sich und der Schutz geht verloren. Die Folge können beschädigte Kabel und undichte Stellen sein. Der zulässige Biegeradius ist im Datenblatt angegeben und hängt von Nennweite und Werkstoff ab. Als Faustregel gilt: je größer die Nennweite, desto größer der Biegeradius.

Die richtige Verschraubung wählen

Verschraubungen verbinden das Wellrohr mit Gehäusen, Schaltschränken und Maschinen. Entscheidend für die korrekte Auswahl sind: der Wellrohr-Außendurchmesser (Nennweite), das Gewindemaß am Gehäuse (metrisch oder PG), das benötigte IP-Schutzniveau und die Umgebungsbedingungen (Temperatur, Chemie, EMV). Metrische Gewinde nach DIN EN 60423 haben Gewinde wie M16, M20, M25 und sind heute Standard. PG-Gewinde (Panzergewinde, nach DIN 40430) kommen vor allem in Bestandsanlagen vor.

Nennweite (NW) und metrisch

Die Nennweite (NW) gibt den lichten Innendurchmesser des Wellrohrs an, also den Platz, der für die Kabel zur Verfügung steht. Metrische Bezeichnungen (M16, M20 usw.) beziehen sich dagegen auf das Gewinde der Verschraubung. Beide Werte sind nicht identisch, daher müssen Wellrohr-Nennweite und Verschraubungsgewinde bei der Planung aufeinander abgestimmt werden.

Häufige Montagefehler vermeiden

• Wellrohr zu eng gebogen: Biegeradius unterschritten, Wellung deformiert, Schutzwirkung verloren.
• Falsche Verschraubung: Nennweite und Gewindemaß nicht passend, Wellrohr sitzt nicht sicher oder ist undicht.
• Zugentlastung fehlt: Kabel wird bei Bewegung aus der Verschraubung gezogen, Isolation beschädigt.
• Wellrohr nicht bis zur Verschraubung geführt: Kabel liegt teilweise ungeschützt frei.
• Teilbares Wellrohr nicht vollständig eingerastet: Schnappverbindung offen, Schutz unvollständig.
• UV-Stabilität nicht berücksichtigt: Standardkunststoff versprödet im Freien nach wenigen Jahren.

Kabelschutz für Ihre Branche

• Maschinen- und Anlagenbau: hohe Abrieb- und Schlagfestigkeit, Schutz beweglicher Leitungen.
• Schaltschrank- und Steuerungsbau: saubere, geordnete Leitungsführung auf engem Raum.
• Bahn- und Fahrzeugbau: Lösungen mit hohen Brandschutzanforderungen.
• Gebäudetechnik und Elektroinstallation: flexible und teilbare Systeme für Neubau und Nachrüstung.
• Photovoltaik und Außenanlagen: UV-beständige Wellrohre und Komponenten für dauerhaften Außeneinsatz.

Qualität, Normen und technische Werte

Kabelschutz von plica ist auf die Anforderungen industrieller Installationen ausgelegt. Wichtige Kennwerte und Eigenschaften:

• Brandverhalten nach UL94, bis hin zu flammhemmenden und brandschutzgeprüften Ausführungen für Bahn und öffentliche Gebäude.
• Halogenfreie Werkstoffe für mehr Sicherheit im Brandfall, zum Beispiel beim DUOFLEX PP-UV und NYLFLEX PA6 SP.
• Hohe Druckfestigkeiten, etwa 500 N beim DUOFLEX PP-UV und 600 N beim PLICADUOFLEX PA.
• Weite Temperaturbereiche von -40 bis +140 °C je nach Werkstoff.
• Schutzarten bis IP68 bei passenden Kupplungen und Verschraubungen.
• EMV- und ATEX-Ausführungen für Anwendungen mit besonderen Anforderungen.

Die passende Kabelschutzlösung für Ihre Anwendung

Unser Vertriebsteam unterstützt Sie bei Dimensionierung, chemischer Beständigkeit und Normauswahl. Sagen Sie uns Ihre Anwendung, wir empfehlen das passende System.
