Geflechtschläuche

Geflechtschläuche für Bündelung und Schutz

Geflechtschläuche: flexibler Kabelschutz mit SNAP

Geflechtschläuche bündeln Kabel und Leitungen, schützen sie vor Abrieb und Hitze und sorgen für eine saubere Kabelführung.
Selbstschließende Ausführungen wie plica SNAP lassen sich auch nachträglich montieren, ohne Kabel abzuklemmen oder aufzufädeln.

plica führt Geflechtschläuche in Industriequalität: das selbstschließende SNAP für schnelle Bündelung, SNAP Rail mit Bahnzulassung nach EN 45545-2 sowie Zubehör wie Schneidegerät und Endabschlüsse.

Was ist ein Geflechtschlauch?

Ein Geflechtschlauch ist ein flexibler Schutzschlauch aus verwobenen Kunststoff- oder Metallfäden. Er wird um Kabel und Leitungen gelegt, um sie zu bündeln und vor mechanischer Belastung, Abrieb, Hitze und teilweise elektromagnetischen Störungen zu schützen. Der Standardwerkstoff ist Polyester (PET), für Sonderanwendungen kommen Polyamid, Glasfaser oder verzinnte Kupferlitze zum Einsatz.

Man unterscheidet zwei Grundtypen. Der klassische geschlossene Geflechtschlauch ist ein dehnbarer Schlauch, durch den die Kabel eingefädelt werden. Der selbstschließende (geschlitzte) Geflechtschlauch ist längs offen und legt sich durch seine Gewebespannung von selbst um das Kabelbündel. Dadurch kann er auch nachträglich montiert werden, ohne dass Stecker oder Anschlüsse entfernt werden müssen.

Gerade diese Nachrüstbarkeit macht selbstschließende Geflechtschläuche wie SNAP für Wartung, Reparatur und Umbauten so wertvoll:
Ein bestehender Kabelstrang lässt sich in Sekunden bündeln und schützen.

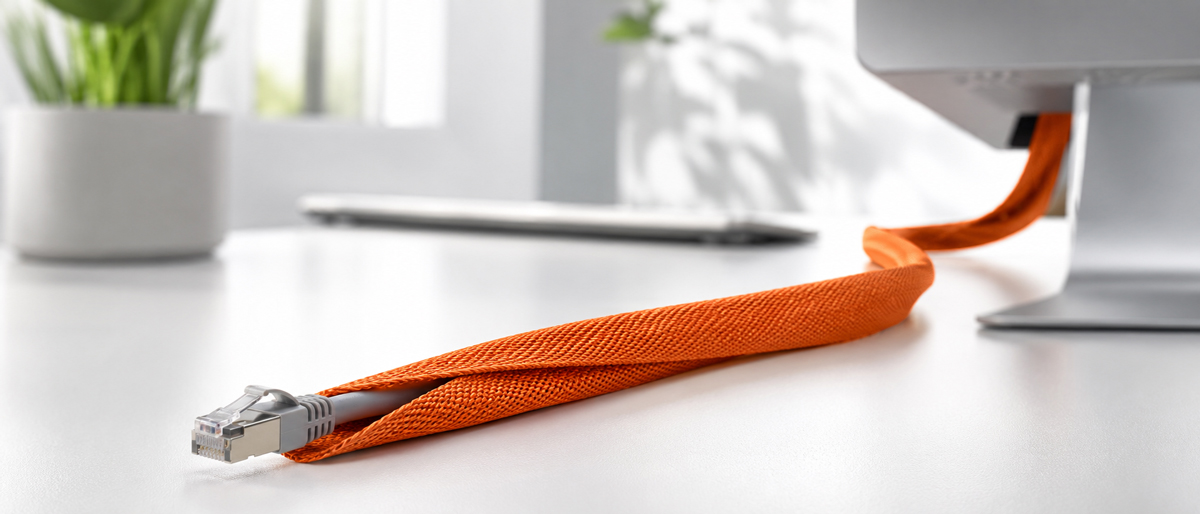

SNAP: die selbstschließende Lösung von plica

SNAP ist der ideale Kompromiss zwischen einem dehnbaren Geflechtschlauch und einem geschlitzten Wellrohr. Der Schlauch ist längs geschlitzt und umschließt das Kabelbündel dank seiner Gewebestruktur selbsttätig. Zum Öffnen genügt leichtes Auseinanderziehen, zum Schließen wird das Bündel einfach eingelegt, das Gewebe schnappt zurück.

• Selbstschließend: schnelle Montage und Demontage ohne Werkzeug, auch nachträglich.
• Ideal für Montage und Wartung: Kabel müssen nicht abgeklemmt oder aufgefädelt werden.
• Robustes PET-Gewebe schützt vor Abrieb und mechanischer Belastung.
• Flexibel und leicht, schmiegt sich ohne hervorstehende Verschlüsse an das Bündel an.
• Erhältlich als Meterware, auf Rolle (Reel) und als praktische Blister-Verpackung.

SNAP eignet sich für Kabelbäume im Maschinenbau, in der Fahrzeugtechnik, in der Automatisierung und überall dort, wo Leitungen schnell und sauber gebündelt werden sollen.

SNAP Rail: zugelassen für die Bahntechnik

Für den Einsatz im Schienenverkehr gelten besonders strenge Brandschutzanforderungen.
Der SNAP Rail Geflechtschlauch erfüllt diese Vorgaben und ist speziell für Industrie und Bahntechnik ausgelegt.

• Selbstschließende Konstruktion, auch nachträglich montierbar, ideal für Wartung und Nachrüstung.
• Brandverhalten nach UL94 V0, der höchsten Klasse für selbstverlöschende Kunststoffe.
• Erfüllt die Bahnnorm EN 45545-2 mit den Brandgefährdungsstufen R22 HL1 und R23 HL2.
• Robustes Gewebe, schützt zuverlässig vor mechanischen Einflüssen.

Damit ist SNAP Rail die richtige Wahl für Schienenfahrzeuge, Bahninfrastruktur und alle Anwendungen mit erhöhten Brandschutzanforderungen.
SNAP Rail im Shop ansehen.

Selbstschließend oder geschlossen?

Beide Bauarten bündeln und schützen Kabel, unterscheiden sich aber in der Montage und im Einsatz.

Werkstoffe und Typen im Überblick

Richtwerte, die genauen Temperatur- und Brandschutzwerte entnehmen Sie dem jeweiligen Produktdatenblatt.

Geflechtschläuche und EMV-Abschirmung

Kunststoff-Geflechtschläuche aus PET bündeln und schützen Kabel, sie schirmen aber nicht gegen elektromagnetische Störungen ab. Für die EMV-Abschirmung kommen grundsätzlich Metallgeflechte aus verzinnter Kupferlitze zum Einsatz, die über das Kabel oder einen bestehenden Geflechtschlauch gezogen und mit dem Schirm- oder Erdungssystem verbunden werden.

Wenn Sie für Ihre Anwendung eine elektromagnetische Abschirmung benötigen, beraten wir Sie gerne zur passenden Lösung. Sprechen Sie uns an.

Den richtigen Geflechtschlauch auswählen

1. Montageart

Nachträgliche Montage an bestehenden Kabelsträngen: selbstschließend (SNAP). Erstinstallation mit vollflächigem Schutz: geschlossen (dehnbar).

2. Anforderung an den Brandschutz

Standardindustrie: PET mit UL94 V0. Schienenverkehr: SNAP Rail nach EN 45545-2 (R22 HL1 / R23 HL2).
Öffentliche Gebäude: halogenfreie Ausführungen.

3. Temperatur und Umgebung

Bis +150 °C: PET. Höhere Temperaturen, Motorraum, Abgasnähe: Glasfaser- oder Silikonschlauch. Elektromagnetische Abschirmung: Metallgeflecht.

4. Durchmesser

Der Nenndurchmesser des Geflechtschlauchs sollte zum Bündeldurchmesser passen.
Selbstschließende Schläuche decken durch ihre Dehnung einen gewissen Bereich ab und schmiegen sich flexibel an.

Geflechtschläuche im Shop

Von SNAP über SNAP Rail bis zum Metallgeflecht, plica führt Geflechtschläuche für jede Anwendung, ergänzt durch Kabelbinder und das Kabelschutzsortiment.

Den passenden Geflechtschlauch finden

Ob selbstschließend, mit Bahnzulassung oder als EMV-Abschirmung:
Wir beraten Sie zu Werkstoff, Durchmesser und Brandschutz und liefern das passende Geflechtschlauch-System.

Häufige Fragen zu Geflechtschläuchen und SNAP
