Kabelverschraubungen: der Ratgeber vom Spezialisten

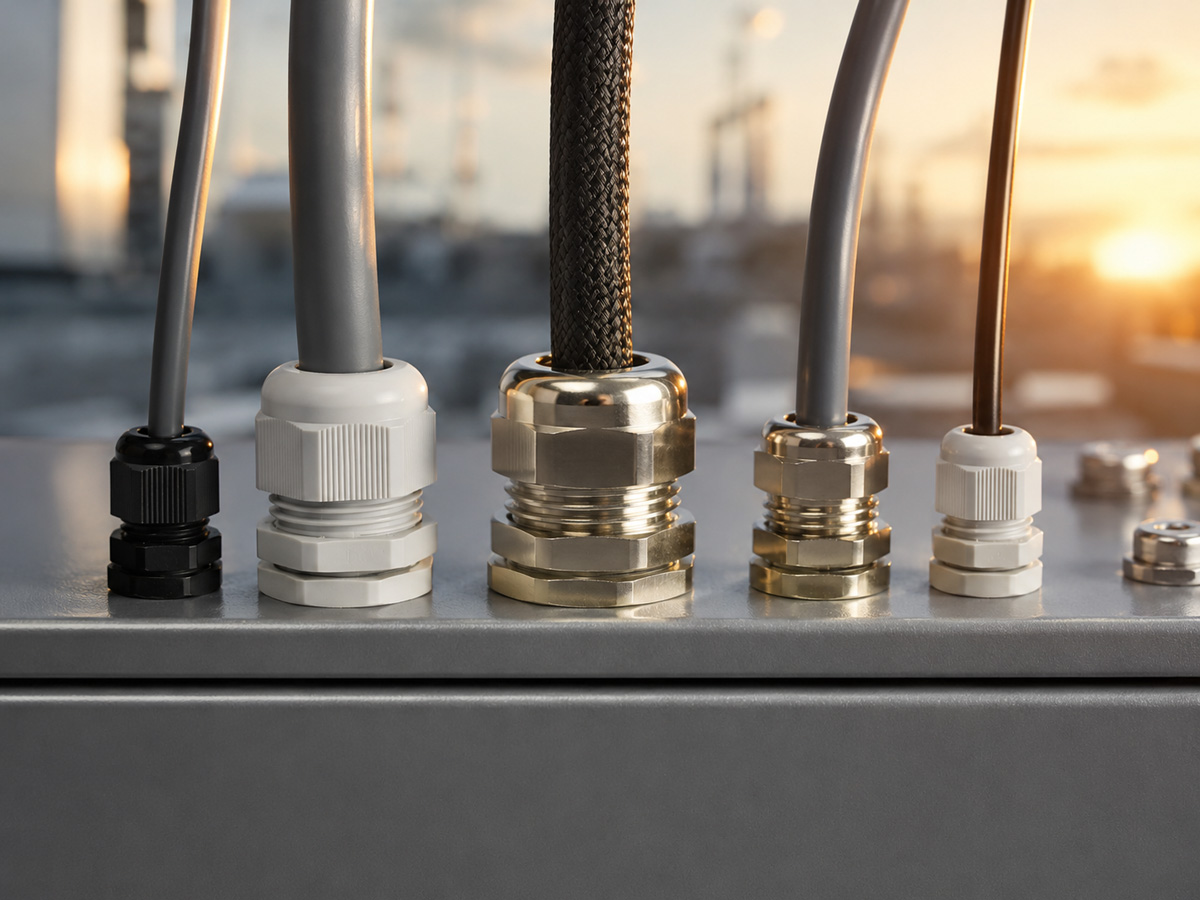

Die Kabelverschraubung führt ein Kabel sicher in ein Gehäuse ein, dichtet es ab, entlastet es von Zug und schützt es vor Knicken. Die richtige Auswahl nach Werkstoff, Gewinde, IP-Schutzart und EMV- oder ATEX-Anforderung entscheidet über Dichtheit, Sicherheit und Lebensdauer der gesamten Installation.
plica führt ein komplettes Sortiment aus Kunststoff, Messing und Edelstahl, dazu EMV- und ATEX-zertifizierte Ausführungen, teilbare Kabeleinführungs-systeme und das passende Zubehör. Gemeinsam mit unserem französischen Produktionspartner SIB haben wir 2019 das Kabelverschraubungs-Geschäft von Schlemmer übernommen und bündeln dieses Know-how seither unter einem Dach.
Was ist eine Kabelverschraubung?
Eine Kabelverschraubung ist eine Form der Kabeleinführung, die ein Kabel dicht und mechanisch fest mit einem Gehäuse verbindet, etwa mit einem Schaltschrank, einer Installationsdose oder einem Motor. Sie besteht typischerweise aus einem Grundkörper mit Anschlussgewinde, einem Dichteinsatz aus Elastomer, einer Druckmutter und einer Gegenmutter zur Fixierung im Gehäuse.
Beim Anziehen der Druckmutter presst sich der Dichteinsatz um den Kabelmantel und übernimmt drei Aufgaben gleichzeitig: Abdichtung gegen Staub und Wasser entsprechend der IP-Schutzart, Zugentlastung, damit das Kabel nicht aus dem Gehäuse gezogen werden kann, und Knickschutz an der Einführungsstelle.
Im Unterschied zum einfachen Würgenippel, der nur abdichtet, fixiert die Kabelverschraubung das Kabel zusätzlich mechanisch.
Genau diese Kombination aus Dichtung und Zugentlastung macht sie zum Standard-Bauteil an jedem professionellen Gehäuse.
Wie plica Deutschland entstand
Die Wurzeln von plica liegen in der Schweiz, wo die Marke seit 1938 für Kabelschutz steht, angefangen beim weltweit ersten biegsamen Eisenstahlpanzerrohr. Ein langjähriger Produktionspartner von plica ist das französische Unternehmen SIB, ein Hersteller von Kabelverschraubungen.
SIB war zugleich Partner des deutschen Unternehmens Schlemmer. Als Schlemmer 2019 Insolvenz anmeldete, kam SIB auf plica zu.
Gemeinsam wurde das Kabelverschraubungs-Geschäft übernommen, und aus dieser Übernahme entstand plica Deutschland, die heutige Plica GmbH.
Heute kauft plica in großen Mengen ein und hält umfangreiche Lagerbestände mit 97% Lieferfähigkeit. So beliefern wir Großhandel und Industrie zuverlässig und kurzfristig, mit einem durchgängigen Sortiment für Kabelverschraubung, Kabelschutz und Kabeleinführung aus einer Hand.
Werkstoffe: Kunststoff, Messing, Edelstahl
Kunststoff (Polyamid PA6)
Kabelverschraubungen aus Polyamid sind leicht, korrosionsfrei, halogenfrei und kostengünstig. Sie decken den Großteil der Standardanwendungen in Elektrotechnik, Maschinenbau und Schaltschrankbau ab. Schlagfest, UV-beständig in den entsprechenden Ausführungen und mit Schutzart bis IP68. Typischer Temperaturbereich -20 bis +100 °C.
Messing vernickelt
Messingverschraubungen sind mechanisch hoch belastbar, dauerhaft dicht und bieten von Natur aus eine gewisse elektromagnetische Schirmwirkung. Vernickelt sind sie korrosionsbeständig und eignen sich für anspruchsvolle Industrieumgebungen. Ideale Basis für EMV-Ausführungen.
Temperaturbereich je nach Dichtung bis -40 bis +100 °C und darüber.
Edelstahl (INOX, V4A / 316L)
Edelstahl-Kabelverschraubungen aus V4A (316L) sind die erste Wahl bei aggressiver Korrosion, Salzwasser, Chemikalien und höchsten Hygieneanforderungen. Eingesetzt in der Lebensmittel- und Pharmaindustrie, in der Chemie, im Schiffbau und im Offshore-Bereich.
Dichteinsatz
Der Dichteinsatz besteht meist aus Neopren, Nitril (NBR) oder Silikon. Das Material bestimmt Temperaturbeständigkeit und chemische Verträglichkeit.
Für mehrere oder besonders dünne Kabel gibt es Mehrfach- und Reduzier-Dichteinsätze.
Gewindearten: metrisch, PG und NPT
Eine Kabelverschraubung hat zwei Funktionen am Gewinde: die Befestigung im Gehäuse (Anschlussgewinde) und die Verklemmung des Kabels (Druckmutter). Für das Anschlussgewinde gibt es drei gängige Systeme.
Metrisches Gewinde (Metrisch) - nach DIN EN 60423
Der heutige Standard in der Elektroinstallation. Die Nenngröße (M12, M16, M20, M25, M32, M40, M50, M63) gibt den Gewindeaußendurchmesser in Millimetern an. Metrische Gewinde sind weltweit genormt, sicher austauschbar und decken einen großen Bereich an Kabeldurchmessern ab.
PG-Gewinde (Panzergewinde) - ehemals nach DIN 40430
Das ältere Panzerrohrgewinde (Stahlpanzerrohr-Gewinde), erkennbar an Bezeichnungen wie PG7, PG9, PG11, PG16, PG21. In Bestandsanlagen noch weit verbreitet, wird aber zunehmend durch metrische Gewinde ersetzt. Wichtig: PG und metrisch sind nicht austauschbar, auch wenn der Außendurchmesser ähnlich erscheint.
NPT-Gewinde (zöllig)
Das kegelige National Pipe Thread ist vor allem im nordamerikanischen Raum verbreitet. NPT-Ausführungen sind wichtig für den Export und für Anlagen nach US-Standard. plica führt ATEX-Verschraubungen auch mit NPT-Gewinde.
Metrische Größen und Klemmbereiche
Die metrische Nenngröße gibt den Gewindeaußendurchmesser an, entscheidend für die Auswahl ist aber der Klemmbereich, also der Kabeldurchmesser, den die Verschraubung sicher abdichtet. Die Tabelle zeigt die branchenüblichen Richtwerte je Größe, dazu die nächstliegende PG-Größe und die Durchgangsbohrung im Gehäuse.
| Metrische Größe | PG (nächstliegend) | Durchgangsbohrung | Klemmbereich (Kabel-Ø) | Leiterquerschnitt |
|---|---|---|---|---|
| M12 x 1,5 | PG 7 | 12,2 mm | 3 bis 7 mm | 0,5 bis 4 mm² |
| M16 x 1,5 | PG 9 | 16,2 mm | 4 bis 10 mm | 1,5 bis 6 mm² |
| M20 x 1,5 | PG 11 / 13,5 | 20,2 mm | 6 bis 13 mm | 2,5 bis 16 mm² |
| M25 x 1,5 | PG 16 / 21 | 25,2 mm | 9 bis 18 mm | 6 bis 35 mm² |
| M32 x 1,5 | PG 29 | 32,3 mm | 13 bis 21 mm | 16 bis 50 mm² |
| M40 x 1,5 | PG 36 | 40,3 mm | 19 bis 28 mm | 25 bis 95 mm² |
| M50 x 1,5 | PG 42 | 50,4 mm | 27 bis 35 mm | 50 bis 150 mm² |
| M63 x 1,5 | PG 48 | 63,4 mm | 34 bis 45 mm | 95 bis 240 mm² |
Richtwerte nach gängiger Industriepraxis. Die Durchgangsbohrung ist das Montageloch im Gehäuse (Gewinde-Nenndurchmesser plus größenabhängige Toleranz), nicht der Kabeldurchlass. Pg und metrisch sind nicht austauschbar, die Zuordnung ist ein Näherungswert nach Gewindeaußendurchmesser. Exakte Klemmbereiche und Bohrungsmaße entnehmen Sie dem jeweiligen Produktdatenblatt, da sie je nach Ausführung leicht abweichen.
NPT-Gewinde (zöllig)
| NPT | Gangzahl (pro Zoll) | Steigung | Außendurchmesser |
|---|---|---|---|
| 1/4" | 18 | 1,411 mm | 13,616 mm |
| 3/8" | 18 | 1,411 mm | 17,055 mm |
| 1/2" | 14 | 1,814 mm | 21,223 mm |
| 3/4" | 14 | 1,814 mm | 26,568 mm |
| 1" | 11 1/2 | 2,208 mm | 33,227 mm |
| 1 1/4" | 11 1/2 | 2,208 mm | 41,984 mm |
| 1 1/2" | 11 1/2 | 2,208 mm | 48,053 mm |
| 2" | 11 1/2 | 2,208 mm | 60,091 mm |
Das kegelige NPT-Gewinde (National Pipe Thread) wird vor allem im nordamerikanischen Raum eingesetzt. plica führt ATEX-Verschraubungen auch mit NPT-Gewinde.
IP-Schutzarten richtig verstehen
Die IP-Schutzart (nach DIN EN 60529) beschreibt, wie gut die Verschraubung gegen Fremdkörper und Wasser schützt.
Die erste Ziffer steht für den Schutz gegen Staub, die zweite für den Schutz gegen Wasser.
- IP54: staubgeschützt und gegen Spritzwasser, für den Innenbereich und geschützte Anwendungen.
- IP65: staubdicht und gegen Strahlwasser, für den allgemeinen Industrieeinsatz.
- IP68: staubdicht und gegen dauerhaftes Untertauchen, oft mit Angabe der Wassertiefe und Druckangabe (z. B. IP68 bis 10 bar).
- IP69K: staubdicht und gegen Hochdruck- und Dampfstrahlreinigung, wichtig in der Lebensmittelindustrie.
Die erreichbare Schutzart hängt nicht nur von der Verschraubung ab, sondern auch vom passenden Dichteinsatz, dem korrekten Klemmbereich und der fachgerechten Montage inklusive Gegenmutter und gegebenenfalls Dichtscheibe.
Brandschutz bei Kabelverschraubungen: UL94 V2 und V0 erklärt
UL94 ist die international gebräuchliche Prüfnorm für das Brandverhalten von Kunststoffen (harmonisiert mit IEC 60695-11-10). Sie beschreibt, wie sich ein Kunststoff nach dem Kontakt mit einer Flamme verhält, ob er selbst verlischt und ob brennende Tropfen entstehen. Bei Kabelverschraubungen aus Kunststoff sind vor allem die beiden senkrecht geprüften Klassen V2 und V0 relevant.
Was bedeutet UL94 V2?
Ein Werkstoff mit UL94 V2 ist selbstverlöschend: Nach dem Entfernen der Flamme brennt die Probe höchstens 30 Sekunden je Beflammung nach. Brennendes Abtropfen, das die darunter liegende Watte entzünden kann, ist bei V2 jedoch ausdrücklich zulässig. V2 ist für viele Standardanwendungen in Elektrotechnik und Maschinenbau ausreichend.
Was bedeutet UL94 V0?
UL94 V0 ist die strengste der senkrechten Klassen. Die Nachbrennzeit beträgt höchstens 10 Sekunden je Beflammung, und brennendes Abtropfen, das die Watte entzündet, ist nicht erlaubt. V0 wird überall dort gefordert, wo Kunststoffteile nahe an stromführenden Bauteilen sitzen, etwa in Schaltanlagen, sicherheitskritischen Gehäusen und bei erhöhten Brandschutzanforderungen.
V2 und V0 im direkten Vergleich
| Kriterium | UL94 V2 | UL94 V0 |
|---|---|---|
| Nachbrennzeit je Beflammung | max. 30 s | max. 10 s |
| Gesamtnachbrennzeit (10 Beflammungen) | max. 250 s | max. 50 s |
| Brennendes Abtropfen (entzündet Watte) | zulässig | nicht zulässig |
| Nachglühen nach 2. Beflammung | max. 60 s | max. 30 s |
| Einordnung | selbstverlöschend | selbstverlöschend, höchste vertikale Klasse |
Welche Klasse braucht meine Anwendung?
Standard-Polyamid erreicht typischerweise UL94 V2, flammwidrig eingestellte Ausführungen erreichen UL94 V0. Die tatsächliche Klasse ist immer materialabhängig und wird zusammen mit der Wandstärke angegeben, da dünnere Wandungen anders abschneiden als dickere. Maßgeblich für die Auswahl ist deshalb stets das Datenblatt der jeweiligen Verschraubung.
Wichtig zur Abgrenzung: Halogenfrei und UL94 sind zwei verschiedene Eigenschaften. Halogenfrei beschreibt, dass im Brandfall keine korrosiven und stark toxischen Halogenverbindungen frei werden, während die UL94-Klasse angibt, wie schnell ein Werkstoff selbst verlischt. Ein Werkstoff kann das eine erfüllen, ohne automatisch das andere zu leisten.
EMV-Kabelverschraubungen: Schutz vor Störungen
EMV-Kabelverschraubungen (elektromagnetische Verträglichkeit) schirmen Leitungen an der kritischen Übergangsstelle zum Gehäuse ab. Sie leiten elektromagnetische Störungen nach dem Prinzip des Faradayschen Käfigs über die Gehäuseoberfläche ab und schützen so die empfindlichen Signale im Inneren. Das ist überall dort entscheidend, wo Datenübertragung und Leistungselektronik nah beieinander liegen, etwa in der Automatisierungs- und Antriebstechnik.
Technisch erfolgt die Abschirmung über einen metallischen Klemmkörper oder Federkontakt, der das Schirmgeflecht des Kabels über 360 Grad kontaktiert. Diese lückenlose Rundum-Kontaktierung sorgt für eine dauerhafte Ableitung, auch bei Vibration und dynamischer Belastung.
Die plica EMV-Verschraubungen aus vernickeltem Messing (etwa die Serien STANDARD-MS EMV und WADI-TEC MS EMV) erreichen Schutzart IP68 und decken einen weiten Temperaturbereich ab. Das gesamte Sortiment finden Sie in den EMV-Produkten.
EMV-Techniken im Vergleich
Für die 360-Grad-Kontaktierung des Kabelschirms haben sich drei Techniken etabliert. Sie unterscheiden sich in Montageaufwand, Eignung für dynamische Anwendungen und Kosten.
Metallischer Klemmkörper (Lamellen)
Beim Anziehen der Druckmutter legt sich ein metallisierter Klemmkörper oder ein Lamellenkranz rundum an das Schirmgeflecht. Der Schirm muss nicht aufgetrennt werden, das Kabel wird nur im relevanten Bereich abgemantelt. Vorteil: schnelle Montage, dauerhafter 360-Grad-Kontakt auch bei Vibration.
Die Premium-Lösung für dynamische Anwendungen.
Federkontakt (Schirmfeder)
Eine leitfähige Feder im Inneren der Verschraubung kontaktiert den Schirm. Guter Kompromiss aus Schirmwirkung und Montageaufwand, verbreitet im Standard-Industrieeinsatz.
EMV-Bügel (aufgelegter Schirm)
Beim klassischen Prinzip wird der Kabelschirm aufgetrennt, zurückgeschlagen und über einen Bügel oder eine Schelle auf die Verschraubung aufgelegt. Kostengünstig, aber montageaufwendiger. Geeignet für nicht-dynamische Anwendungen, bei denen die Montagezeit keine große Rolle spielt.
Die plica EMV-Verschraubungen setzen auf das Klemmkörperprinzip mit Rundum-Kontaktierung und erreichen Schutzart IP68.
So bleibt der Schirm auch unter mechanischer Belastung dauerhaft und lückenlos kontaktiert.
ATEX-Kabelverschraubungen für Ex-Bereiche
In explosionsgefährdeten Bereichen müssen Kabelverschraubungen nach der ATEX-Richtlinie 2014/34/EU zertifiziert sein. Sie verhindern, dass Funken oder heiße Oberflächen eine explosionsfähige Atmosphäre entzünden, und müssen den Normen der Reihe EN 60079 entsprechen.
Die Einteilung erfolgt nach Zonen: Zone 1 und 2 für gasförmige Atmosphären (G), Zone 21 und 22 für staubförmige Atmosphären (D).
plica führt ATEX-Verschraubungen für alle vier Zonen, aus Kunststoff (PLICA-TEC K ATEX) und aus vernickeltem Messing (PLICA-TEC MS ATEX),
mit metrischem oder NPT-Gewinde und Schutzart bis IP68.
Für Anwendungen mit gleichzeitigem Explosions- und Störungsschutz gibt es kombinierte EMV-ATEX-Ausführungen wie die EMV-PROFI ATEX mit 360-Grad-Kompression und Edelstahl 316L. Das gesamte Sortiment finden Sie in den ATEX-Produkten.

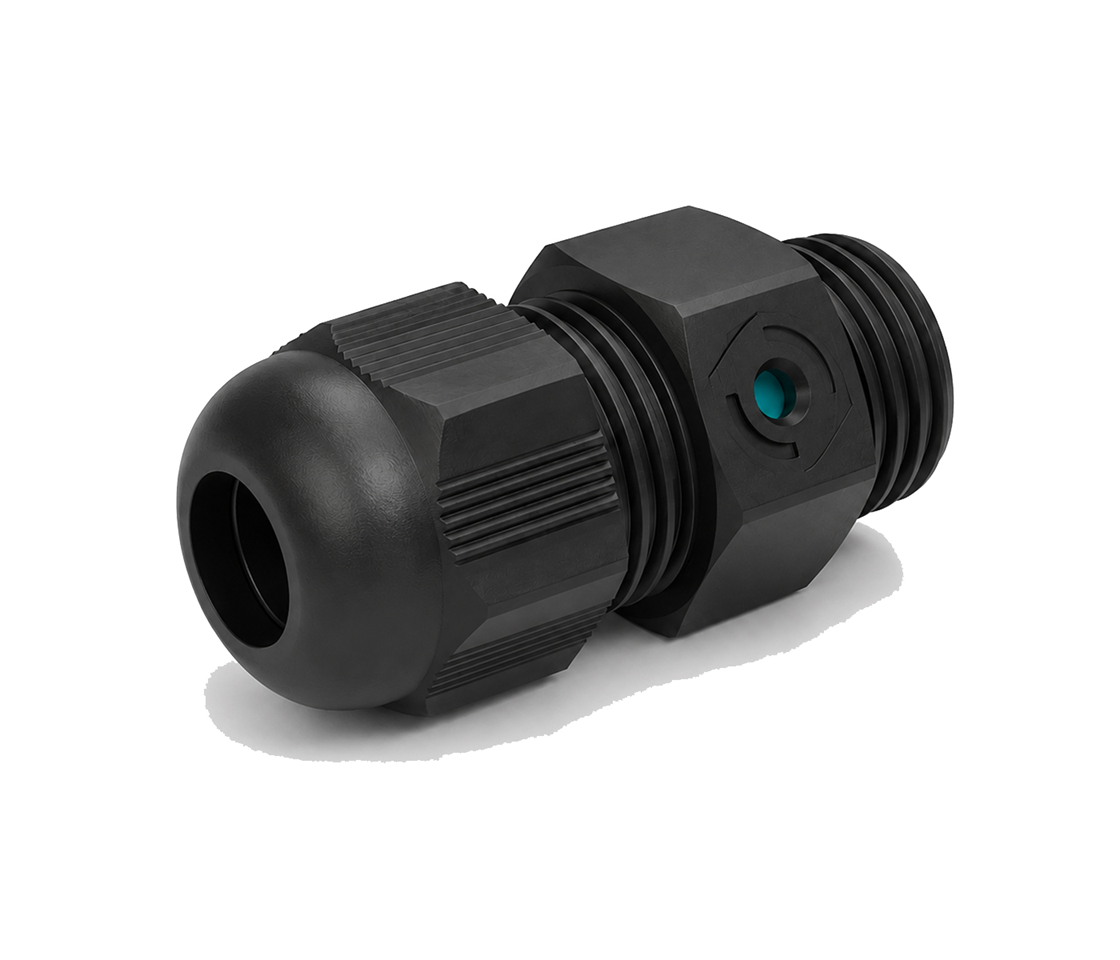

Entlüftungs-Kabelverschraubungen mit Druckausgleich
Entlüftungs-Kabelverschraubungen kombinieren sichere Kabeleinführung mit kontrolliertem Druckausgleich. Sie sind sinnvoll, wenn geschlossene Gehäuse Temperaturwechseln, Feuchtigkeit oder wechselnden Umgebungsbedingungen ausgesetzt sind. Druckunterschiede zwischen Innenraum und Umgebung können dadurch reduziert werden, ohne eine separate Entlüftungslösung einzuplanen.
plica Vent führt Kabel sicher durch das Gehäuse und unterstützt gleichzeitig den Druckausgleich. Das hilft, Kondensation im Gehäuse zu reduzieren und elektrische sowie elektronische Bauteile besser vor Feuchtigkeit und korrosionsbedingten Ausfällen zu schützen.
Typische Einsatzbereiche
- geschlossene Gehäuse mit wechselnden Temperaturen
- Elektro- und Elektronikgehäuse im Innen- und Außenbereich
- Beleuchtungstechnik, Automatisierungstechnik und Industrieanlagen
- Wind- und Solarenergieanlagen sowie Anwendungen mit Feuchte- und Temperaturschwankungen
PLICA Click-Tec: Kabelverschraubung mit Klicksystem, ohne Gegenmutter
Die PLICA Click-Tec ist eine Kunststoff-Kabelverschraubung mit integriertem Klicksystem. Sie wird in die Gehäusebohrung eingesetzt und rastet ein, sodass die sonst übliche Gegenmutter entfällt. Das spart Montageschritte und Zeit, vor allem bei schwer zugänglichen Gehäusen und in der Serienmontage im Schaltschrankbau.
Die Click-Tec ist für enge Platzverhältnisse ausgelegt und eignet sich für Gehäuse-Wandstärken von 1,5 bis 3 mm. Als Werkstoff kommt Polyamid (PA) zum Einsatz, die Abdichtung übernimmt ein Dichtring mit Schutzart IP65. Verfügbar ist sie in den metrischen Größen M16, M20 und M25.
Technische Daten Click-Tec
| Werkstoff | Polyamid (PA) |
| Schutzart | IP65 |
| Gewinde | metrisch M16, M20, M25 (Steigung 1,5 mm) |
| Kabeldurchmesser | M16: 2 bis 10 mm; M20: 3 bis 12 mm; M25: 7 bis 18 mm |
| Gehäuse-Wandstärke | 1,5 bis 3 mm |
| Montage | Klicksystem, ohne Gegenmutter |
| Dichtung | Dichtring |
| Temperaturbereich | -40 bis +100 °C |
| Farben | grau (RAL 7001 / RAL 7035), schwarz (RAL 9005) |
Wann ist die Click-Tec die richtige Wahl?
Die Click-Tec spielt ihre Stärke überall dort aus, wo schnell und werkzeugarm montiert wird und wenig Platz hinter der Gehäusewand bleibt. Typische Einsatzbereiche sind der Schaltschrank- und Gehäusebau, die Automatisierungstechnik sowie industrielle Anwendungen mit hohen Stückzahlen, bei denen jede eingesparte Handbewegung zählt.
Die richtige Kabelverschraubung auswählen
1. Werkstoff nach Umgebung
Innenraum und Standard: Kunststoff (PA6). | Industrie, mechanisch belastet, EMV: Messing vernickelt. | Korrosion, Salz, Chemie, Hygiene: Edelstahl V4A.
Ex-Bereich: ATEX-zertifizierte Ausführung.
2. Gewinde nach Gehäuse
Neuanlage: metrisch (M) nach DIN EN 60423. Bestandsanlage: gegebenenfalls PG. Export nach Nordamerika: NPT. Bei Wechsel PG auf metrisch die Umrechnungstabelle beachten.
3. Klemmbereich nach Kabeldurchmesser
Der Kabeldurchmesser muss in der Mitte des angegebenen Klemmbereichs liegen. Zu große oder zu kleine Kabel gefährden Dichtheit und Zugentlastung. Für dünne Kabel Reduzier-Dichteinsätze verwenden.
4. Schutzart und Sonderanforderung
IP-Schutzart nach Einsatzort wählen (IP65 Standard, IP68 für Untertauchen, IP69K für Hochdruckreinigung). Zusätzlich prüfen: EMV-Schirmung nötig? ATEX-Zone? Halogenfrei gefordert? Teilbar für vorkonfektionierte Leitungen?
Montage und Anzugsdrehmomente
Das richtige Anzugsdrehmoment entscheidet über Dichtheit und Zugentlastung. Zu locker angezogen, hält die Verschraubung nicht dicht, zu fest, kann der Dichteinsatz beschädigt werden oder das Kunststoffgewinde reißen. Die folgenden Werte sind branchenübliche Richtwerte.
Weitere Montagehinweise für eine dauerhaft dichte Verbindung:
- Passenden Dichteinsatz zum Kabeldurchmesser verwenden, Kabel möglichst in der Mitte des Klemmbereichs.
- Gegenmutter fest anziehen, bei Durchgangsbohrungen ohne Innengewinde zusätzlich eine Dichtscheibe einsetzen.
- Bei runden, glatten Kabelmänteln bleibt die IP-Schutzart erhalten, bei gewellten oder profilierten Mänteln sinkt sie.
- Nicht genutzte Bohrungen mit Verschlussschrauben dicht verschließen, um die Schutzart des Gehäuses zu erhalten.
- Anzugsdrehmoment möglichst mit Drehmomentschlüssel kontrollieren, besonders bei Serienmontage und Kunststoffverschraubungen.
Die genannten Drehmomente sind Richtwerte. Maßgeblich ist stets das Datenblatt der jeweiligen Verschraubung.
